ОСНОВН. КОНСТРУКЦИЯ(№-99)

Запчасти Komatsu WA800-1 ОСНОВН. КОНСТРУКЦИЯ(№-99) РАМА И ЧАСТИ КОРПУСА

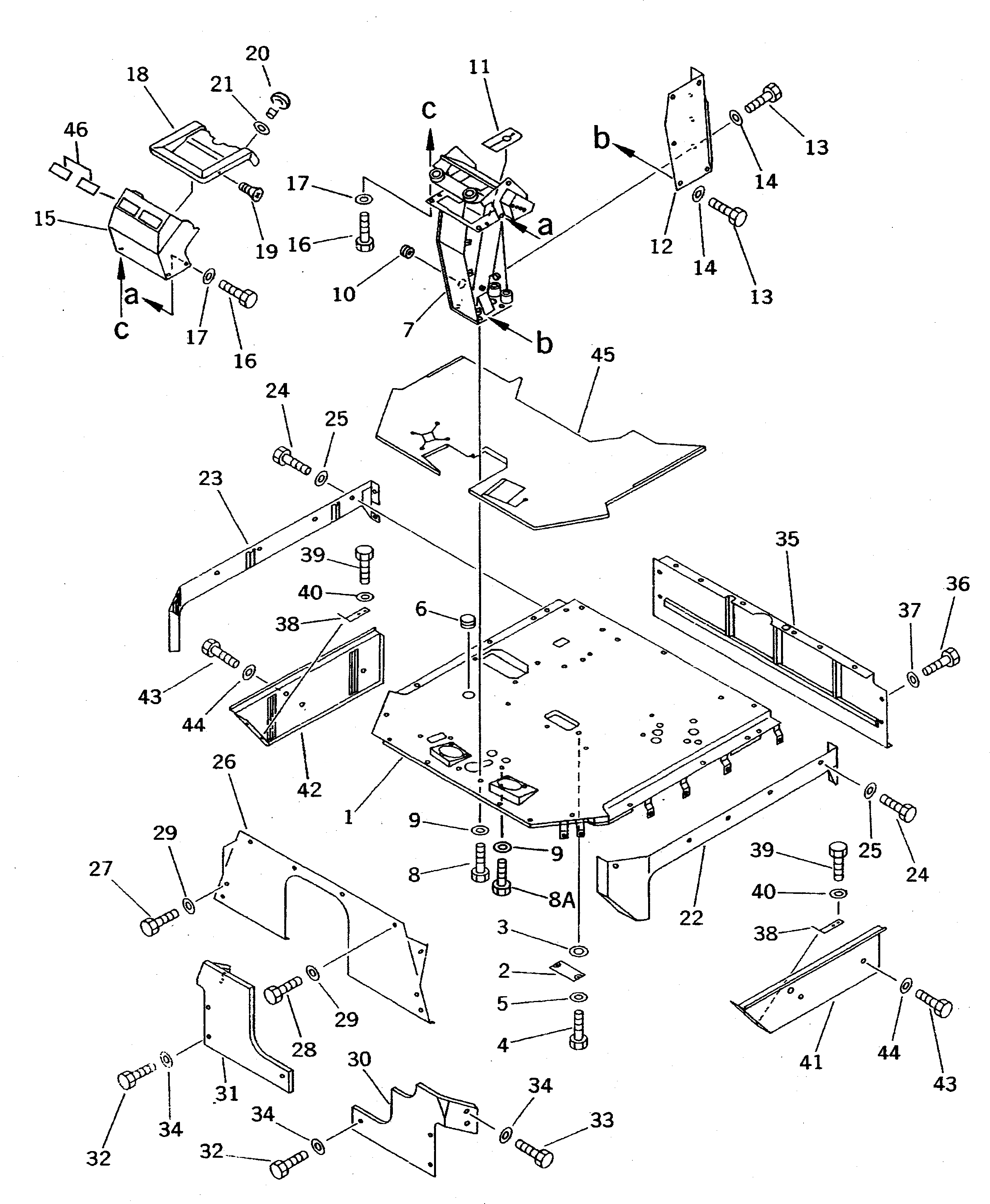

Схема запчастей Komatsu WA800-1 - ОСНОВН. КОНСТРУКЦИЯ(№-99) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

427-54-12232

FRAME,FLOOR

SN: 10001-10499

1шт.

2

425-54-12190

COVER

SN: 10001-10499

1шт.

3

01643-31032

WASHER

SN: 10001-10499

2шт.

4

01010-50625

BOLT

SN: 10001-10499

2шт.

5

01643-30623

WASHER

SN: 10001-10499

2шт.

6

09415-03614

CAP

SN: 10001-@

1шт.

7

427-54-12780

SUPPORT

SN: 10001-10499

1шт.

8

01010-51270

BOLT

SN: 10001-10499

3шт.

8A

01010-51245

BOLT

SN: 10001-10499

1шт.

9

01643-31232

WASHER

SN: 10001-10499

4шт.

10

09415-02512

CAP

SN: 10001-@

1шт.

11

421-54-12273

INSULATOR

SN: 10001-@

1шт.

12

421-54-12874

COVER

SN: 10001-10499

1шт.

13

01010-50816

BOLT

SN: 10001-10499

8шт.

14

01643-30823

WASHER

SN: 10001-10499

8шт.

15

421-54-12813

COVER

SN: 10001-@

1шт.

16

01010-50816

BOLT

SN: 10001-10499

4шт.

17

01643-30823

WASHER

SN: 10001-10499

4шт.

18

425-54-12871

COVER

SN: 10001-@

1шт.

19

01224-70620

SCREW

SN: 10060-@

2шт.

|19

424-54-12540

SCREW

SN: 10001-10059

2шт.

20

01220-40816

SCREW

SN: 10002-@

2шт.

|20

0

BOLT

SN: 10001-10001

2шт.

21

01643-30823

WASHER

SN: 10001-@

2шт.

22

427-54-12281

COVER,L.H.

SN: 10001-10499

1шт.

|22

0

COVER,L.H.

SN: (10001-10033)

1шт.

23

427-54-12291

COVER,R.H.

SN: 10001-10499

1шт.

|23

0

COVER,R.H.

SN: (10001-10033)

1шт.

24

01010-51225

BOLT

SN: 10001-10499

10шт.

25

01643-31232

WASHER

SN: 10001-10499

10шт.

26

427-54-12261

COVER

SN: 10001-10499

1шт.

27

01010-51230

BOLT

SN: 10001-10499

4шт.

28

01010-51225

BOLT

SN: 10001-10499

6шт.

29

01643-31232

WASHER

SN: 10001-10499

10шт.

30

427-54-12352

COVER,L.H.

SN: 10001-10499

1шт.

31

427-54-12362

COVER,R.H.

SN: 10001-10499

1шт.

32

01010-51225

BOLT

SN: 10001-10499

6шт.

33

01010-51220

BOLT

SN: 10001-10499

4шт.

34

01643-31232

WASHER

SN: 10001-10499

10шт.

35

427-54-12330

COVER

SN: 10001-10499

1шт.

36

01010-51220

BOLT

SN: 10001-10499

10шт.

37

01643-31232

WASHER

SN: 10001-10499

10шт.

38

427-54-12342

BRACKET

SN: 10001-10499

2шт.

39

01010-51225

BOLT

SN: 10001-10499

4шт.

40

01643-31232

WASHER

SN: 10001-10499

4шт.

41

427-54-12310

COVER,L.H.

SN: 10001-10499

1шт.

42

427-54-12320

COVER,R.H.

SN: 10001-10499

1шт.

43

01010-51225

BOLT

SN: 10001-10499

6шт.

44

01643-31232

WASHER

SN: 10001-10499

6шт.

45

427-54-12760

MAT

SN: 10001-10499

1шт.

46

424-09-12610

COVER,(WITHOUT AIR CONDITIONER)

SN: 10001-10499

4шт.
