H-A ПЕРЕКЛЮЧАТЕЛЬ НАСОС КЛАПАНS (заводской номер A-A )

Запчасти Komatsu WA800-3LC H-A ПЕРЕКЛЮЧАТЕЛЬ НАСОС КЛАПАНS (заводской номер A-A ) ГИДРАВЛИКА

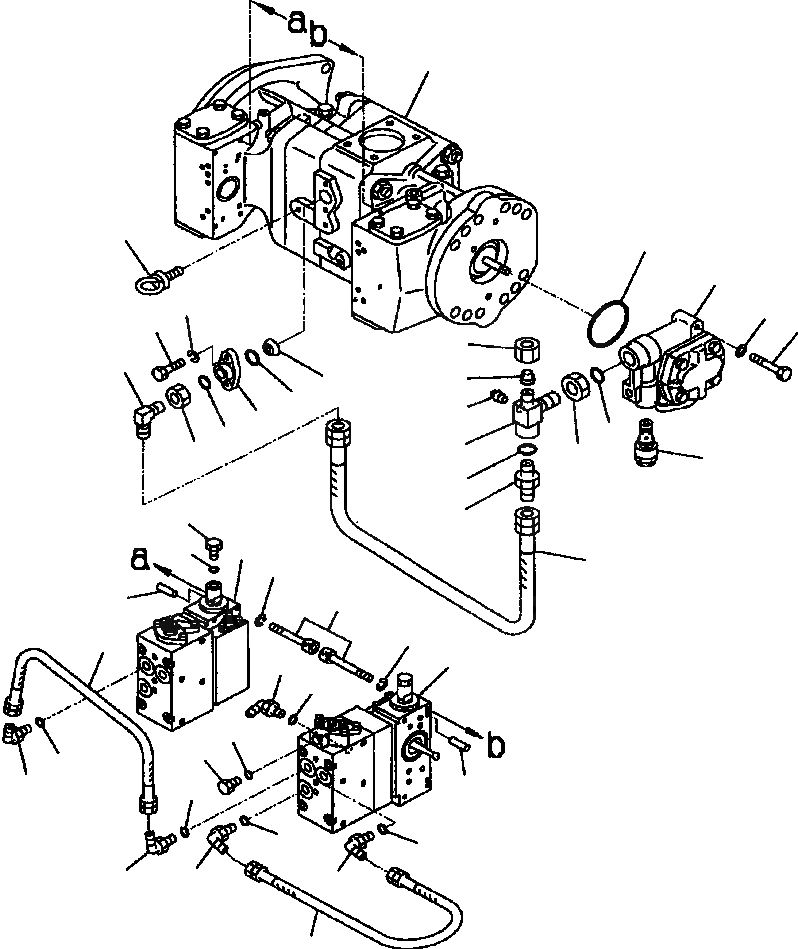

Схема запчастей Komatsu WA800-3LC - H-A ПЕРЕКЛЮЧАТЕЛЬ НАСОС КЛАПАНS (заводской номер A-A ) ГИДРАВЛИКА
1
32
8
7
16
11
15
10
28
17
27
12
14
22
13
26
19
21
25
18
9
24
33
23
35
2
20
6
5
4
6
31
3
29
30
34
33
30
4
29
30
30
30
29
29
29
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

708-45-10204

PUMP ASSEMBLY

SN: A50001-A50022-UP

1шт.

1

PUMP SUBASSEMBLY (SEE FIG. H1602-02A0 )

SN: A50001-A50022-UP

-1шт.

2

VALVE ASSEMBLY SERVO - FRONT (SEE FIG. H1602-07A0 )

SN: A50001-A50022-UP

-1шт.

3

VALVE ASSEMBLY SERVO - REAR (SEE FIG. H1602-10A0 )

SN: A50001-A50022-UP

-1шт.

4

04020-00616

PIN, DOWEL

SN: A50001-A50022-UP

4шт.

5

708-25-19130

BOLT

SN: A50001-A50022-UP

8шт.

6

01602-00825

WASHER, SPRING

SN: A50001-A50022-UP

8шт.

7

PUMP ASSEMBLY (SEE FIG. H1602-05A0 )

SN: A50001-A50022-UP

-1шт.

8

708-25-19180

O-RING

SN: A50001-A50022-UP

1шт.

9

VALVE ASSEMBLY, RELIEF (SEE FIG. H1602-06A0 )

SN: A50001-A50022-UP

-1шт.

10

-1шт.

10

01010-81260

BOLT

SN: A50001-A50022-UP

2шт.

11

01643-31232

WASHER

SN: A50001-A50022-UP

2шт.

12

720-68-15240

FILTER

SN: A50001-A50022-UP

1шт.

13

708-25-19120

FLANGE

SN: A50001-A50022-UP

1шт.

14

07000-32021

O-RING

SN: A50001-A50022-UP

1шт.

15

01010-80820

BOLT

SN: A50001-A50022-UP

2шт.

16

01602-20825

WASHER, SPRING

SN: A50001-A50022-UP

2шт.

17

07232-30422

ELBOW

SN: A50001-A50022-UP

1шт.

18

07239-12009

NUT

SN: A50001-A50022-UP

1шт.

19

07002-32034

O-RING

SN: A50001-A50022-UP

1шт.

20

07102-20405

HOSE

SN: A50001-A50022-UP

1шт.

21

708-25-29120

JOINT

SN: A50001-A50022-UP

1шт.

22

07042-20108

PLUG

SN: A50001-A50022-UP

1шт.

23

07230-20422

UNION

SN: A50001-A50022-UP

1шт.

24

07002-32034

O-RING

SN: A50001-A50022-UP

1шт.

25

07239-12410

NUT

SN: A50001-A50022-UP

1шт.

26

07002-32434

O-RING

SN: A50001-A50022-UP

1шт.

27

07222-00414

PLUG

SN: A50001-A50022-UP

1шт.

28

07221-20422

NUT

SN: A50001-A50022-UP

1шт.

29

07235-10210

ELBOW

SN: A50001-A50022-UP

5шт.

30

07002-21423

O-RING

SN: A50001-A50022-UP

5шт.

31

07102-20203

HOSE

SN: A50001-A50022-UP

2шт.

32

04530-01018

BOLT, EYE

SN: A50001-A50022-UP

1шт.

33

07040-11409

PLUG

SN: A50001-A50022-UP

2шт.

34

07002-21423

O-RING

SN: A50001-A50022-UP

1шт.

35

07002-31423

O-RING

SN: A50001-A50022-UP

1шт.
