ПЕРЕКЛЮЧАТЕЛЬ НАСОС (СЕРВОКЛАПАН¤ПЕРЕДН. /) (8/)

Запчасти Komatsu WA900-1 ПЕРЕКЛЮЧАТЕЛЬ НАСОС (СЕРВОКЛАПАН¤ПЕРЕДН. /) (8/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

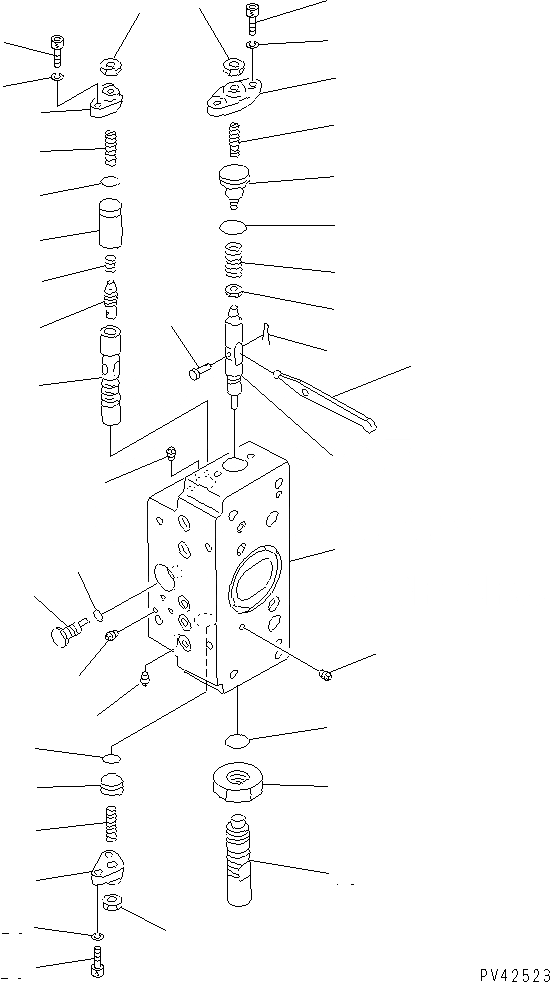

Схема запчастей Komatsu WA900-1 - ПЕРЕКЛЮЧАТЕЛЬ НАСОС (СЕРВОКЛАПАН¤ПЕРЕДН. /) (8/) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

708-25-03091

PUMP ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.6051 TO 6062.

-1шт.

|1

708-25-08111

SERVO VALVE ASS'Y,FRONT

SN: 10001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.6057 TO 6059.

-1шт.

|1

708-25-65201

SERVO VALVE SUB A.

SN: 10001-UP

1шт.

|1

0

BODY ASS'Y

SN: 10001-UP

1шт.

1

0

BODY

SN: 10001-UP

1шт.

2

0

EXPANDER

SN: 10001-UP

7шт.

3

0

PISTON

SN: 10001-UP

1шт.

4

0

SEAT

SN: 10001-UP

1шт.

5

0

SPRING

SN: 10001-UP

1шт.

6

0

PLUG

SN: 10001-UP

1шт.

7

0

O-RING

SN: 10001-UP

1шт.

8

0

SCREW

SN: 10001-UP

1шт.

9

0

COVER

SN: 10001-UP

1шт.

10

0

NUT

SN: 10001-UP

1шт.

11

0

BOLT

SN: 10001-UP

2шт.

12

0

WASHER,SPRING

SN: 10001-UP

2шт.

13

0

PLUG

SN: 10001-UP

1шт.

14

0

O-RING

SN: 10001-UP

1шт.

15

0

NUT

SN: 10001-UP

1шт.

16

0

SLEEVE

SN: 10001-UP

1шт.

17

0

SPOOL

SN: 10001-UP

1шт.

18

0

SPRING

SN: 10001-UP

1шт.

19

0

SPACER

SN: 10001-UP

1шт.

20

0

PLUG

SN: 10001-UP

1шт.

21

0

O-RING

SN: 10001-UP

2шт.

22

0

SCREW

SN: 10001-UP

2шт.

23

0

COVER

SN: 10001-UP

2шт.

24

0

NUT

SN: 10001-UP

2шт.

25

0

BOLT

SN: 10001-UP

4шт.

26

0

WASHER,SPRING

SN: 10001-UP

4шт.

27

0

PLUG

SN: 10001-UP

1шт.

28

0

O-RING

SN: 10001-UP

1шт.

29

0

ARM

SN: 10001-UP

1шт.

30

0

PIN

SN: 10001-UP

1шт.

31

0

PIN,COTTER

SN: 10001-UP

1шт.
