K7-7A ТОРМОЗНАЯ ГИДРОЛИНИЯ ВСАСЫВ. И ВОЗВРАТН. ЛИНИЯ (заводской номер A-A )

Запчасти Komatsu WA900-3LC K7-7A ТОРМОЗНАЯ ГИДРОЛИНИЯ ВСАСЫВ. И ВОЗВРАТН. ЛИНИЯ (заводской номер A-A ) OPERATORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

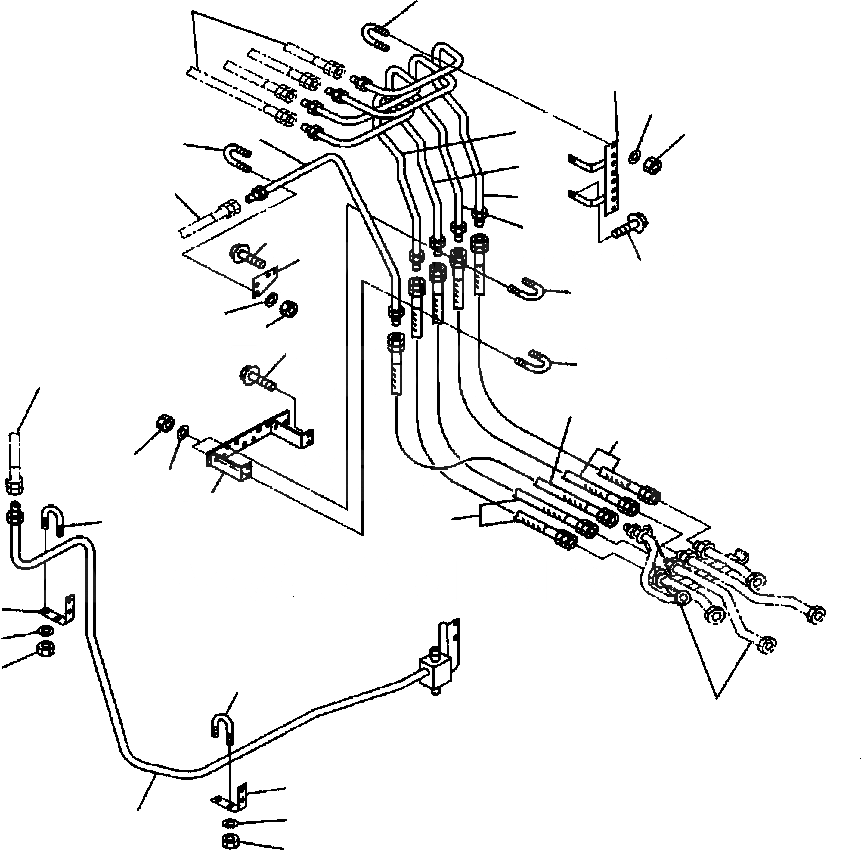

Схема запчастей Komatsu WA900-3LC - K7-7A ТОРМОЗНАЯ ГИДРОЛИНИЯ ВСАСЫВ. И ВОЗВРАТН. ЛИНИЯ (заводской номер A-A ) OPERATORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
5
20
13
7
8
14
11
6
10
21
12
16
9
15
4
5
7
8
4
6
22
2
1
8
7
3
19
1
18
7
19
8
23
18
7
17
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07108-20607

HOSE

SN: A50001-A50020-UP

4шт.

2

07108-20406

HOSE

SN: A50001-A50020-UP

1шт.

3

427-43-21422

PLATE

SN: A50001-A50020-UP

1шт.

4

01435-01020

BOLT

SN: A50001-A50020-UP

6шт.

5

07283-32738

CLIP

SN: A50001-A50020-UP

8шт.

6

07283-32236

CLIP

SN: A50001-A50020-UP

2шт.

7

01643-31032

WASHER

SN: A50001-A50020-UP

24шт.

8

01597-01009

NUT

SN: A50001-A50020-UP

24шт.

9

427-43-21360

TUBE

SN: A50001-A50020-UP

1шт.

10

427-43-21370

TUBE

SN: A50001-A50020-UP

1шт.

11

427-43-21381

TUBE

SN: A50001-A50020-UP

1шт.

12

427-43-21390

TUBE

SN: A50001-A50020-UP

1шт.

13

427-43-27160

BRACKET

SN: A50001-A50020-UP

1шт.

14

427-43-27670

TUBE

SN: A50001-A50020-UP

1шт.

15

427-43-27150

PLATE

SN: A50001-A50020-UP

1шт.

16

01435-01025

BOLT

SN: A50001-A50020-UP

2шт.

17

427-43-27582

TUBE

SN: A50001-A50020-UP

1шт.

18

569-16-11390

BRACKET

SN: A50001-A50020-UP

2шт.

19

07283-33442

CLIP

SN: A50001-A50020-UP

2шт.

20

HOSE (SEE FIG. K4470-04A0 )

SN: A50001-A50020-UP

-1шт.

21

HOSE (SEE FIG. K4470-08A0 )

SN: A50001-A50020-UP

-1шт.

22

HOSE (SEE FIG. K4470-05A0 )

SN: A50001-A50020-UP

-1шт.

|$25

OR

22

-1шт.

22

HOSE (SEE FIG. K4470-24A0 )

SN: A50026--UP

-1шт.

23

TUBE (SEE FIG. K4460-03A0 )

SN: A50001-A50020-UP

-1шт.
