2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (ВНУТР. ЧАСТИ) (/)

Запчасти Komatsu FD20 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (ВНУТР. ЧАСТИ) (/) ГИДРАВЛИКА

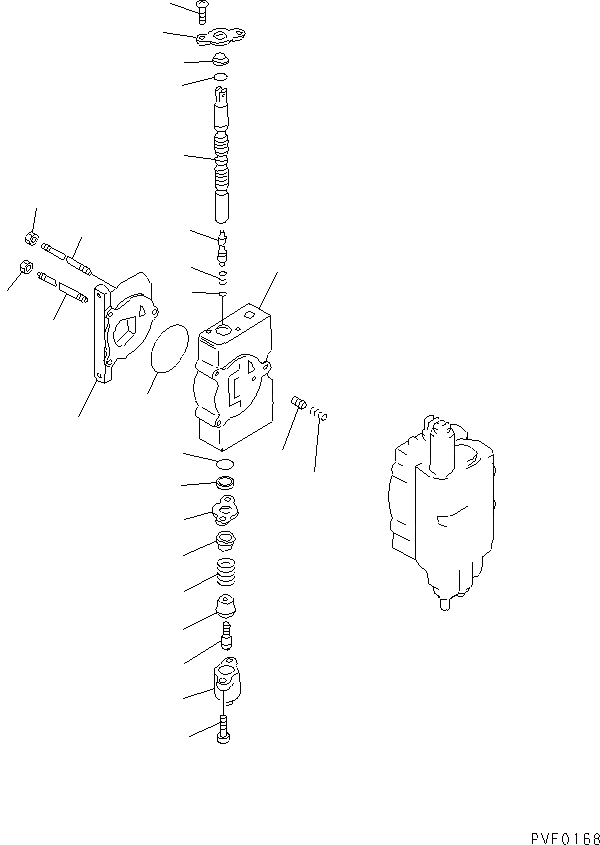

Схема запчастей Komatsu FD20 - 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН (ВНУТР. ЧАСТИ) (/) ГИДРАВЛИКА
1
2
3
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

3EB-61-32111

VALVE ASS'Y

SN: 517784-UP

1шт.

|$2

0

VALVE ASS'Y

SN: 500001-517783

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.R4140-51A0 AND R4140-52A0.

-1шт.

|$4

KB21013-35178

SPOOL SECTION ASS'Y,TILT

SN: 500001-UP

1шт.

1

0

HOUSING

SN: 500001-UP

1шт.

2

0

SPOOL

SN: 500001-UP

1шт.

3

KB21011-31702

PLATE

SN: 500001-UP

2шт.

4

KB21001-00689

O-RING

SN: 500001-UP

2шт.

5

KB21011-32801

WIPER

SN: 500001-UP

2шт.

6

KB21011-31011

CAP

SN: 500001-UP

1шт.

7

KB21011-30702

SEAT

SN: 500001-UP

2шт.

8

KB21011-30528

SCREW,CAP

SN: 500001-UP

1шт.

9

KB21011-30603

SPRING

SN: 500001-UP

1шт.

10

KB21011-32404

POPPET

SN: 500001-UP

1шт.

11

KB21011-30604

SPRING

SN: 500001-UP

1шт.

12

KB21001-00106

O-RING

SN: 500001-UP

1шт.

13

3BD-61-11190

SCREW

SN: 500001-UP

2шт.

14

KB92703-06181

BOLT

SN: 500001-UP

2шт.

15

KB21011-32459

VALVE

SN: 500001-UP

1шт.

16

KB21011-30618

SPRING

SN: 500001-UP

1шт.

17

KB95133-00500

O-RING

SN: 500001-UP

1шт.

18

KB21011-30134

OUTLET SECTION A.

SN: 500001-UP

1шт.

19

KB21011-31105

ROD

SN: 500001-UP

1шт.

20

KB93128-10082

NUT

SN: 500001-UP

1шт.

21

KB21011-31106

ROD

SN: 500001-UP

2шт.

22

KB93118-08652

NUT

SN: 500001-UP

2шт.
