102359 Radiator/Oil Cooler Installation

Запчасти Volvo DD70/DD70HF S/N 197522 - 102359 Radiator/Oil Cooler Installation

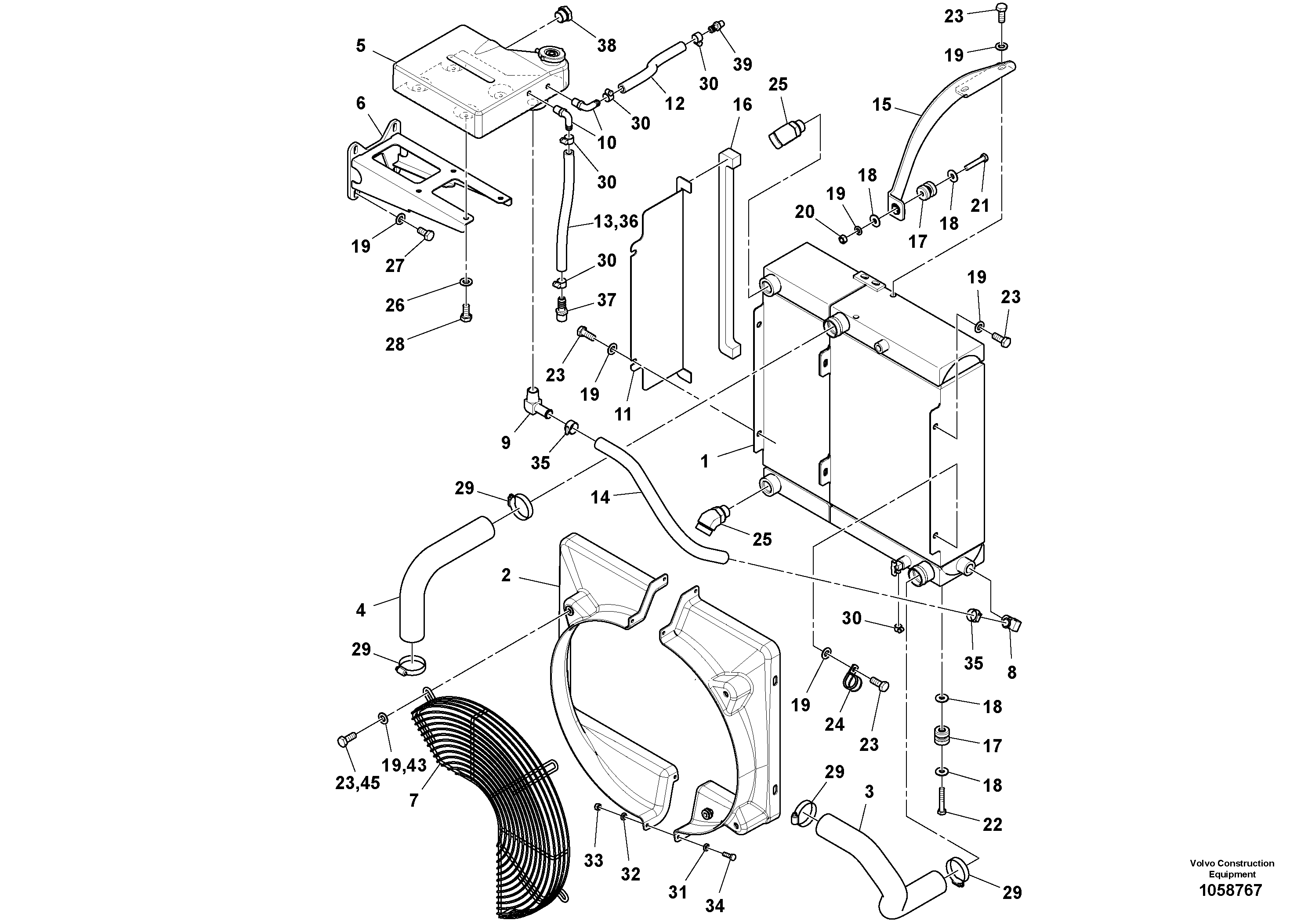

Схема запчастей Volvo DD70/DD70HF S/N 197522 - - 102359 Radiator/Oil Cooler Installation
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

RM 46626529

Cooler

1шт.

10

RM 58849910

Адаптер

1шт.

11

RM 46639282

Пластина

1шт.

12

RM 46642245

Шланг

1шт.

13

RM 46643110

Шланг

1шт.

14

RM 46642294

Шланг

1шт.

15

RM 43849769

Кронштейн

1шт.

16

RM 46639290

Mounting plate

1шт.

17

RM 43849363

Shock absorber

1шт.

18

RM 96711825

Шайба

1шт.

18

RM 96711825

Шайба

1шт.

19

RM 96741046

Плоская шайба

1шт.

19

RM 96741046

Плоская шайба

1шт.

2

RM 46658134

Fan Shroud

1шт.

20

RM 96704812

Hexagon nut

1шт.

20

RM 96704812

Hexagon nut

1шт.

21

RM 96704317

Болт

1шт.

22

RM 96703855

Hhcs M10-x1.25x

1шт.

23

RM 96702287

Винт шестигранник

1шт.

23

RM 96702287

Винт шестигранник

1шт.

24

RM 59465674

Зажим

1шт.

24

RM 59465674

Зажим

1шт.

25

RM 59922351

Адаптер

1шт.

26

RM 96741038

Шайба

1шт.

26

RM 96741038

Шайба

1шт.

27

RM 96702279

Винт шестигранник

1шт.

27

RM 96702279

Винт шестигранник

1шт.

28

RM 96702816

Винт шестигранник

1шт.

28

RM 96702816

Винт шестигранник

1шт.

29

RM 95220893

Hose clamp

1шт.

3

RM 43846914

Radiator hose

1шт.

30

RM 50274299

Hose clamp

1шт.

30

RM 50274299

Hose clamp

1шт.

31

RM 96741053

Шайба

1шт.

31

RM 96741053

Шайба

1шт.

32

RM 58832916

Стопорная шайба (кольцо)

1шт.

32

RM 58832916

Стопорная шайба (кольцо)

1шт.

33

RM 96704234

Гайка

1шт.

33

RM 96704234

Гайка

1шт.

34

RM 96704564

Винт шестигранник

1шт.

34

RM 96704564

Винт шестигранник

1шт.

35

RM 95302675

Hose clamp

1шт.

36

RM 46655528

Шланг

1шт.

37

RM 59134569

Адаптер

1шт.

37

RM 43857994

Адаптер

90 DEG

1шт.

37

RM 20357687

Nipple

1шт.

38

RM 59277772

Gauge

1шт.

39

RM 59331934

Адаптер

1шт.

4

RM 43846906

Radiator hose

1шт.

40

RM 35898477

Tape

1шт.

40

RM 35898477

Tape

1шт.

43

RM 46682803

Шайба

1шт.

45

RM 96701917

Винт шестигранник

1шт.

45

RM 96701917

Винт шестигранник

1шт.

5

RM 46636056

Бак (бачок) расширительный

1шт.

6

RM 46633665

Пластина

1шт.

7

RM 43849223

Fan guard

1шт.

7

RM 46670139

Fan guard

1шт.

8

RM 46636023

Elbow

1шт.

9

RM 46654406

Elbow

1шт.
